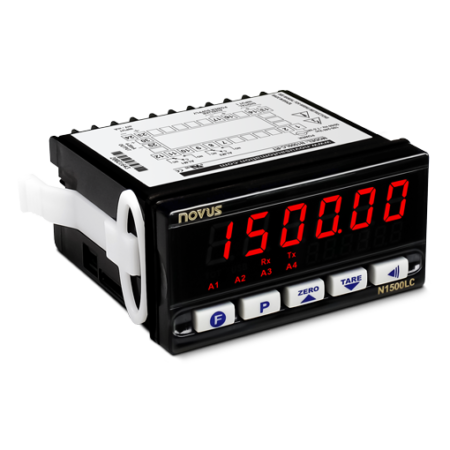

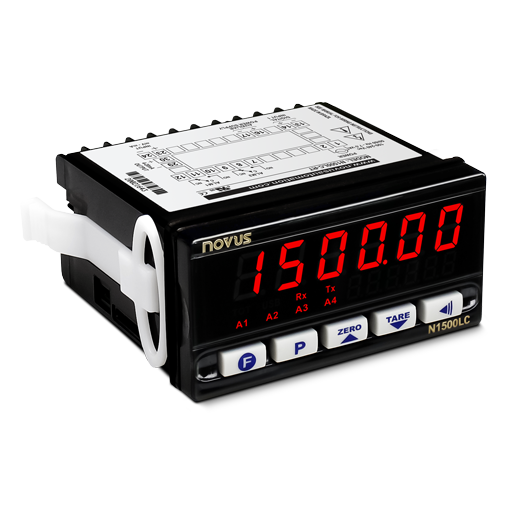

81500LC410 – Indicador para Células de Carga N1500-LC – 10VDC + RT 4-20mA – NOVUS
Consulte um vendedor e solicite um orçamento
vendas@mupeletronica.com.br
mup@mupeletronica.com.br
Indicador para Células de Carga
O indicador microprocessado N1500-LC é o instrumento ideal para monitoração de variáveis analógicas nos processos industriais que necessitam um indicador para células de carga.
De fácil e rápida configuração pelo teclado frontal, o indicador microprocessado N1500-LC é compatível com os mais típicos sinais provenientes de células de carga, tais como 0 a 20 mV, -20 a 20 mV, 0 a 50 mV, 0 a 20 mA e 4 a 20 mA.
O indicador microprocessado N1500-LC possui escala programável pelo teclado, ponto decimal configurável, fonte de 10V para alimentação de célula de carga, display de fácil leitura, alimentação universal por fonte chaveada e até 4 relés de alarme, retransmissão da variável medida em 4 a 20 mA e comunicação digital RS485 com protocolo Modbus.
– Entrada: 4-20 mA, 0-20 mA, 0-50 mV, 0-20 mV e –20 a 20 mV
– Indicação crescente ou decrescente
– Fonte de 10 Vcc (ou 5 Vcc) para alimentar células de carga
– Memorização de valores máximo e mínimo
– Função hold, peak hold, tara, zera tara e zero automático
– Entrada digital
– Opcionalmente pode apresentar:
Retransmissão da PV em 0-20 mA ou 4-20 mA
Comunicação serial RS485 MODBUS RTU
Terceiro e quarto relés de alarme
– Dimensões: 48 x 96 x 92 mm (1/16 DIN)
– Peso Aproximado: 250 g
– Recorte no Painel: 45 x 93 mm (+0.5 -0.0 mm)
– Alimentação: 100 a 240 Vac/dc ±10 %, 50/60 Hz
– Opcionalmente: 24 Vac/dc ±10 %
– Consumo máximo: 7,5 VA
– Condições Ambientais:
Temperatura de Operação: 5 a 50 °C
Umidade Relativa: 80 % até 30 ºC
Para temperaturas maiores que 30 ºC, diminuir 3 % por ºC
Uso interno; Categoria de instalação II, Grau de poluição 2; altitude < 2000 m
– Entrada: Tensão e Corrente; configurável conforme tabela 1
– Resolução Interna: 128000 níveis
– Resolução do Display: 62000 níveis
– Taxa de amostragem: 15 amostras por segundo
– Exatidão: 0.2 % do span
– Impedância de entrada: 0-50 mV >10 MΩ, 0-20 mA, 4-20 mA: 15 Ω (+2 Vdc @ 20 mA)
– Fonte Tensão Auxiliar: 5 ou 10 Vdc, ±1 %, 35 mA
– Compatibilidade Eletromagnética: EN 61326-1:1997 e EN61326-1/A1:1998
– Segurança:
EN61010-1:1993 e EN61010-1/A2:1995
– Conexões próprias para terminais tipo garfo de 6,3 mm
– Painel Frontal: IP65; Policarbonato (PC) UL94 V-2
– Gabinete: IP20; Traseiro ABS + PC UL94 V-0
