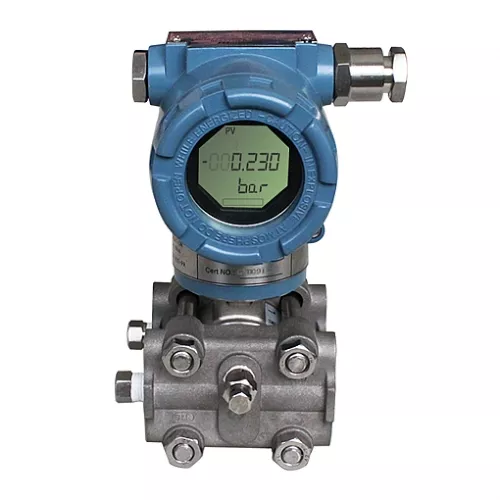

8800900030 – TP NP860-HRT-3 (- 7.5 KPA … 7.5 KPA) – NOVUS
Consulte um vendedor e solicite um orçamento
vendas@mupeletronica.com.br
mup@mupeletronica.com.br
Transmissor de Pressão
O transmissor inteligente NP860-HRT é utilizado na medição e monitoração de pressão diferencial em ambientes agressivos, onde além de precisa e confiável, a instrumentação deve ser robusta e de fácil instalação. Utiliza como elemento primário de medição de pressão um sensor capacitivo, que proporciona um alto desempenho e versatilidade que o mercado espera.
– Configuração local ou via comunicação digital HART
– Compatibilidade com a maioria dos fluidos industriais
– Sinal de Saída: 4-20 mA a dois fios com comunicação digital sobreposta
– Faixas de trabalho: ± 7,5 kPa (1,08 psi, 0,07 bar), ± 186,8 kPa (27,09 psi, 1,86 bar) e ± 6.890 kPa (999,31 psi, 68,9 bar)
– Pressão Estática Máxima: 13,8 MPa (2.000 psi, 138 bar)
– Rangeabilidade de Transmissão: 100:1
– Precisão: 0,075 % da faixa máxima (Max. Range ou URL)
– Tempo de atualização: 0.2 s
– Ajuste de Damping: 0.25 a 32 s
– Alimentação: 11,9 a 42 Vcc
– Peso médio: 3,5 kg (sem acessórios)
– Ajuste local de zero e span, não interativos
– Funções de saída: linear e raiz quadrada
– Indicador digital de cristal líquido com 5½ dígitos
– Medição de Pressão diferencial, temperatura, corrente de saída, % de saída, Pressão e corrente alternadamente
– Unidades de Pressão disponíveis: inH2O, inHg, FtH2O, mmH2O , mmHg, PSI, bar, mbar, g/cm², kg/cm², Pa, kPa, torr, atm e MPa
– Compatibilidade Eletromagnética: IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-6 e IEC 61000-4-8
Especificações Físicas
– Conexão Elétrica: ½ – 14 NPT e prensa-cabos PG ½
– Conexão do Processo: ¼ – 18 NPT
– Grau de Proteção: IP67
– Partes Molhadas: Flanges: Aço Inox 316L Diafragmas Isoladores: Aço Inox 316L Válvulas de Dreno/Sangria: Aço Inox 316L Anéis de Vedação: Borracha Fluorada
– Partes Não Molhadas: Invólucro: Alumínio fundido (com baixo teor de cobre) Fluido de Enchimento: Óleos: Silicone Anéis de Vedação: Borracha Fluorada Parafusos e Porcas do Flange: Aço Inox 316 Suporte de Fixação: Aço Carbono (com pintura eletrostática) Acessórios do suporte: Aço Carbono Galvanizado Grampo-U: Aço Carbono Galvanizado Plaqueta de Identificação: Aço Inox 316
