8811711420 – DIGIRAIL NXPROG RAMIX 2EA/2SA/4ED/3SD ETH – NOVUS
Consulte um vendedor e solicite um orçamento
vendas@mupeletronica.com.br
mup@mupeletronica.com.br
Micro CLP em C/C++
O DigiRail NXprog vem unir o melhor de dois mundos, a facilidade de programação da comunidade Arduino e a confiabilidade e robustez de um dispositivo industrial para aplicações de automação. Seu I/O integrado trata sinais analógicos e digitais, permitindo o DigiRail NXprog ser utilizado como extensão de I/O de sistemas de automação padrão ou como cérebro de aplicações customizadas, com tomadas de decisões locais e ágeis.
Compatível com Arduino, o DigiRail NXprog permite o uso de linguagens de programação de alto nível, como C/C++, que habilitam o usuário a implementar algoritmos complexos, como lógica recursiva, máquinas de estado, análises estatísticas e equações matemáticas. Isto caracteriza uma excelente vantagem deste dispositivo frente à dificuldade de programação de nível médio (norma IEC) encontrada na maioria dos CLPs do mercado mundial, com menor aderência pela nova geração de técnicos de automação.
Acesse nossa biblioteca Arduino no GitHub: https://github.com/NOVUS-Products/DigiRail-NXprog
Projetado especialmente para ambientes agressivos, o DigiRail NXprog desmistifica o uso de dispositivos compatíveis com Arduino para a indústria, sendo a combinação perfeita de robustez com facilidade de programação.

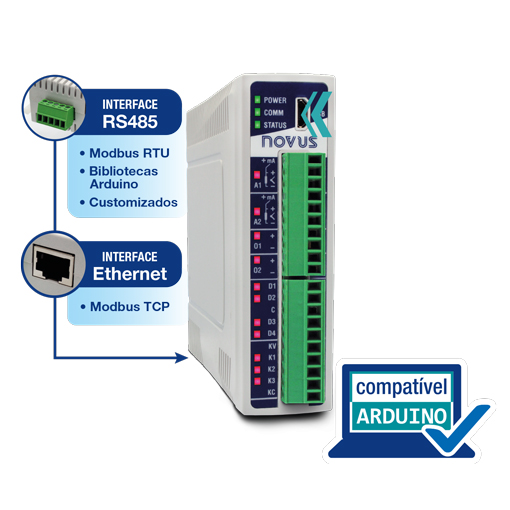

A interface RS485 permite a comunicação com outros dispositivos com protocolo Modbus RTU, seja mestre ou escravo. O DigiRail NXProg conta também com protocolo Modbus TCP, através de uma porta Ethernet, o que gera maior aplicabilidade do equipamento com sistemas SCADA de gerenciamento ou controle. Flexível para receber protocolos das bibliotecas da comunidade Arduino ou implementar protocolos customizados, o DigiRail NXprog se habilita a uma série de aplicações com conectividade para máquinas ou processos.
– Entradas:
RAMIX: 4 digitais e 2 analógicas (isoladas)
– Saídas:
RAMIX: 3 digitais ou 2 relés e 2 analógicas (isoladas)
– Tipos de entrada analógica:
Termopares J, K, T, N, E, R, S e B
Pt100, Pt1000, NTC,
0-60 mV, 0-5 V, 0-10 V, 0-20 mA, 4-20 mA
– Impedância de entrada analógica:
0-60 mV, Pt100, Pt1000, NTC e termopares: >10 MΩ
0-5 V, 0-10 V: >1 MΩ
4-20 mA: 15 Ω + (1 V @ 20 mA)
– Características entrada digital:
Nível logico “0”: < 0,5 V
Nível lógico “1”: > 3 V
Tensão máxima: 30 V
Impedância de entrada: 270 kΩ
Corrente de entrada: @ 30 Vcc (típico) 0,15 mA
Frequência máxima (onda quadrada):
Contato seco: 10 Hz
PNP: 250 Hz
NPN: 250 Hz
– Características saída digital:
Corrente máxima de carga: 200 mA
Corrente de curto circuito: 70 mA
Tensão máxima de chaveamento: 30 Vcc
Tensão mínima de chaveamento: 6 Vcc
– Características relé de saída:
Tipo: SPST-NO e SPDT
Corrente máxima de carga: 3 A (SPST) / 6 A (SPDT)
Tensão de chaveamento: 250 Vca
Adequado para cargas resistivas
– Características saída analógica:
Tipos de sinal: 0-20 mA, 4-20 mA, 0-10 V
Carga máxima: 0-20 / 4-20 mA: ≤ 500 Ω
0-10 V: ≥ 2000 Ω
– Resolução dos canais analógicos:
Entradas analógicas: 16 bits (65000 níveis)
Saídas analógicas: 12 bits
– Interface de comunicação :
USB
Ethernet: 10/100 Mb/s, IEEE standard 802.3u
RS485
– Software:
NXperience (pela USB)
– Fonte de alimentação:
Tensão: 10 Vcc a 36 Vcc
Consumo máximo: 5 W
Consumo típico: 20 mA
– Condições de operação:
Temperatura:
-20 a 60°C ( -4 a 140°F)
Umidade:
5 a 95% UR, sem condensação
– Alojamento:
ABS+PC
