Descrição
8812120004 – FIELDLOGGER S/IHM ETH, USB, X512K LOGS, 2XRS485, 24V – NOVUS
Consulte um vendedor e solicite um orçamento
vendas@mupeletronica.com.br
mup@mupeletronica.com.br

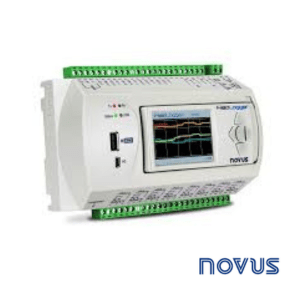

Data Logger Industrial Multicanais
O FieldLogger é um registrador de dados versátil, poderoso e, ao mesmo tempo, econômico para manipulação de variáveis analógicas, digitais e outras, com grande resolução e velocidade. Trata-se de um equipamento de alto desempenho e alta conectividade, porém fácil de configurar e operar.
Possui 8 entradas analógicas configuráveis por software para sinais de tensão, corrente, termopares, Pt100 e Pt1000. Dispõe ainda de 2 saídas a relé e 8 portas digitais individualmente configuráveis como entrada ou saída.
Possui até 128 canais para o cálculo de grandezas a partir das informações medidas. Até 32 ocorrências de alarme podem ser detectadas, permitindo o acionamento de saídas, envio de e-mails ou de traps SNMP.
Sua interface RS485 opera com o protocolo Modbus RTU e pode ser configurada como mestre ou escravo, o que permite a aquisição de até 64 canais externos para registro. Tem uma interface Ethernet que permite o acesso ao equipamento por navegador (HTTP), FTP (cliente e servidor), envio de e-mails (SMTP), SNMP e Modbus TCP.
Possui uma interface USB para conectar a um computador (configuração, monitoramento ou coleta) e outra para a conectar um pen drive (coleta). Com memória básica para 512k registros, permite ainda expansão por cartão SD.
Para indicação ou configuração local, uma exclusiva IHM com display colorido pode ser acoplada ou instalada remotamente. Possui ainda um software configurador amigável que permite alterações nas configurações dos equipamentos, seja por ethernet, USB ou RS485, além de diagnóstico on-line, coleta dos registros e exportação para diversos formatos.
Kit Para Fixação Remota IHM FieldLogger
A IHM (Interface Homem-Máquina) do FieldLogger pode ser montada remotamente ao equipamento, sendo conectada a ele por um cabo. Esse kit facilita essa operação, pois fornece todas as peças necessárias para a fixação da IHM em um painel, conectando-a ao FieldLogger para a leitura dos dados de interesse.
– 8 canais de entrada analógica universais:
Termopares, V, mV, mA, Pt100 e Pt1000
Taxas de leitura e registro dos canais de até 1000/segundo
Resolução de conversão A/D de 24 bits
– 8 I/Os digitais (configurados individualmente como entrada ou saída)
– 2 saídas a relé (NA, NF e comum)
– Interface RS485 (Modbus mestre ou escravo)
Ao atuar como um mestre, pode ler até 64 registradores de outros escravos
Os registradores lidos podem ser usados em registros, alarmes ou operações matemáticas
– Interface ethernet com diversos serviços disponíveis
Envio de alerta de alarme por e-mail (SMTP)
Fornece páginas web com canais e informações de status (HTTP);
Permite o download de dados registrados via FTP (cliente e servidor)
Acessa valores de status e canais através de software de gerenciamento de rede (SNMP e traps)
Permite comunicação Modbus por interface ethernet (Modbus TCP)
– Interface USB-device para configuração, monitoração e coleta
– Interface USB-host para coleta de dados via pen drive
– Até 32 alarmes configuráveis
– Ações de alarme podem incluir: ativação de relés, ativação de saídas digitais, envio de e-mails para vários receptores, envio de traps SNMP, início e / ou interrupção do registro.
– Até 128 canais virtuais:
– Funções matemáticas básicas a serem aplicadas em outros canais: soma, subtração, multiplicação, divisão, lógica (E, OU e OU exclusivo), raiz quadrada e potência
– Fonte auxiliar 24 Vcc para alimentação de até 8 transmissores 4-20 mA
– Fonte de alimentação
Alimentação CA (100 a 240 Vca)
Alimentação CC (12 a 30 Vcc) opcional (2011)
– Interface homem-máquina destacável QVGA (opcional)
Teclado e display TFT QVGA colorido
Comunicação RS485 com o FieldLogger
– Registro:
Até 100 canais podem ser registrados com uma taxa configurável
Download de dados através do software de configuração ou através da DLL de download distribuída gratuitamente
– Homologado UL e CE
