Descrição

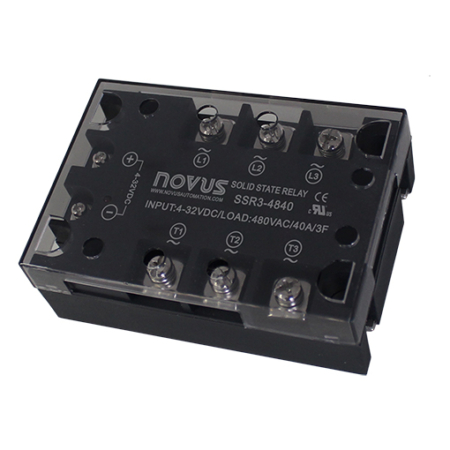

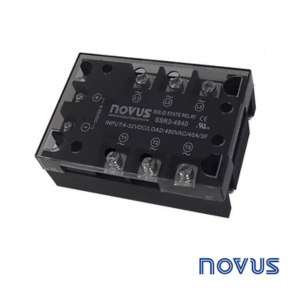

8824811040 – RELÉ DE ESTADO SÓLIDO – SSR3-4840 TRIFÁSICO – 40 E 90 A – NOVUS
Consulte um vendedor e solicite um orçamento
vendas@mupeletronica.com.br
mup@mupeletronica.com.br
Os Relés de Estado Sólido são dispositivos eletrônicos usados no acionamento de cargas resistivas ou indutivas com inúmeras vantagens sobre os convencionais relés eletromecânicos. Um sinal de comando (INPUT) determina o acionamento da carga através dos terminais de saída (OUTPUT).
Ao receber um sinal de comando em seus terminais de entrada (INPUT), o SSR conduz (liga) e alimenta a carga. A condução acontece efetivamente na próxima passagem por zero da tensão de rede. No desligamento acontece o mesmo. O sinal de comando é retirado, porém o SSR somente bloqueia (desliga) na próxima passagem por zero. Isto implica em atrasos nunca superiores a 8,3 milisegundos entre o instante de disparo do comando LIGA/DESLIGA e a efetiva alimentação/desalimentação da carga.
– Corrente de carga (IL): 40 ou 90 A
– Tensão de Chaveamento: 40 a 530 Vac
– Queda de tensão (Vssr): < 1,5 Vac
– Corrente de fuga: < 1 mA
– Frequência: 47 a 63 Hz
– dv/dt: 300 V/µs
– Tensão de controle: 4 a 32 Vac
– Corrente de controle: 15 a 20 mA
– Tempo comutação: < 10 ms
– Disparo: Cruzamento por zero
– Isolamento: > 2000 V rms
– Temperatura carcaça:-40 a 80 °C
– Indicador de status: LED
**modelos sem UL
