Descrição

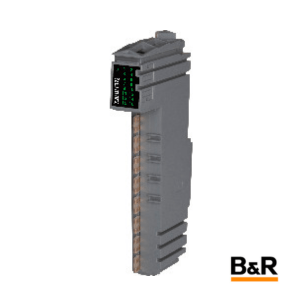

O B&R Industrial Automation X20DIF371 é um módulo de entradas digitais da família X20 desenvolvido para aquisição de sinais de 24 VDC em aplicações industriais. O equipamento oferece alta densidade de canais, conexões em 1 fio, filtro de entrada configurável por software e isolamento elétrico entre os sinais de campo e o barramento do sistema.
Página oficial do produto:
https://www.br-automation.com/en/products/io-systems/x20-system/digital-inputs/x20dif371/
Trata-se de um módulo equipado com 16 entradas digitais de 24 VDC, projetadas para circuitos do tipo Sink. O módulo possui filtro de software configurável para todo o conjunto de entradas, diagnóstico integrado por LEDs e software, além de elevada imunidade a ruídos para aplicações industriais exigentes.
Descrição técnica
• Módulo de entradas digitais para sistema X20
• 16 entradas digitais de 24 VDC
• Circuito de entrada tipo Sink
• Conexão de campo tipo 1 fio (1-wire)
• Característica de entrada conforme EN 61131-2 Tipo 1
• Tensão nominal de entrada: 24 VDC
• Faixa de tensão: 24 VDC (-15% / +20%)
• Corrente típica de entrada: 2,68 mA por canal
• Resistência de entrada típica: 8,9 kΩ
• Filtro de hardware ≤100 µs
• Filtro de software configurável de 0 a 25 ms
• Ajuste em incrementos de 0,2 ms
• Simultaneidade de 100% com alimentação de 24 VDC
• Nível lógico baixo: <5 VDC
• Nível lógico alto: >15 VDC
• Isolação elétrica de 500 V entre canal e barramento
• Diagnóstico por LEDs e software
• Consumo interno aproximado de 1,47 W
• Consumo do barramento aproximado de 0,18 W
• Grau de proteção IP20
• Montagem em trilho DIN no sistema X20
• Temperatura de operação de -25 °C a +60 °C
• Compatível com Automation Studio e Automation Runtime
• Certificações CE, UL, UKCA, ATEX Zona 2, HazLoc, DNV, ABS, CCS, LR e KR
Aplicações típicas
• Leitura de sensores digitais 24 VDC
• Sensores indutivos e fotoelétricos
• Monitoramento de chaves fim de curso
• Sistemas de automação industrial
• Máquinas OEM
• Equipamentos de embalagem
• Sistemas de transporte e movimentação
• Linhas de produção automatizadas
• Painéis de comando industrial
• Automação distribuída com alta densidade de sinais
