Descrição

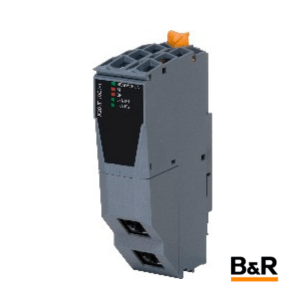

O B&R Industrial Automation X20IF10E1-1 é um módulo de comunicação da família X20 desenvolvido para integrar controladores B&R a redes PROFINET IO através da função de controlador (PROFINET IO Controller / Master). O equipamento permite a comunicação com dispositivos PROFINET de terceiros, como I/O remotas, inversores de frequência, servoconversores, sensores inteligentes e equipamentos industriais, proporcionando troca de dados rápida, confiável e determinística em aplicações de automação industrial.
Página oficial do produto:
X20IF10E1-1
Trata-se de um módulo de interface PROFINET IO Controller (Master) para instalação em CPUs X20 compatíveis e no controlador de barramento expansível X20BC1083. Equipado com duas portas RJ45 e switch Ethernet integrado, o módulo permite implementar topologias lineares (daisy chain) sem necessidade de switches externos adicionais, simplificando o cabeamento e a integração de dispositivos PROFINET em sistemas B&R.
Descrição técnica
• Módulo de comunicação para sistema X20
• Interface PROFINET IO Controller (Master) integrada
• Compatível com CPUs X20 com slot para módulo de interface
• Compatível com controlador de barramento X20BC1083
• Comunicação PROFINET IO Controller (Master)
• 2 portas Ethernet RJ45 blindadas
• Switch Ethernet integrado
• Comunicação em 100 Mbit/s
• Padrão físico 100BASE-TX
• Comunicação Full-Duplex e Half-Duplex
• Auto-negociação (Auto Negotiation)
• Auto MDI/MDIX integrado
• Controlador de comunicação netX100
• 8 MB SDRAM integrada
• Distância máxima de 100 metros entre dispositivos
• Integração de dispositivos PROFINET de terceiros
• Comunicação bidirecional em tempo real
• Isolação elétrica entre CPU e rede PROFINET
• Diagnóstico por LEDs de status do módulo
• Diagnóstico por LEDs de status da rede
• Diagnóstico de transferência de dados
• Diagnóstico avançado via software
• Consumo de energia de aproximadamente 2 W
• Compatível com Automation Studio
• Compatível com Automation Runtime
• Topologia linear (daisy chain) simplificada
• Montagem direta em controladores X20
• Grau de proteção IP20
• Temperatura de operação de -25 °C a +60 °C (horizontal)
• Temperatura de operação de -25 °C a +50 °C (vertical)
• Umidade relativa de 5% a 95% sem condensação
• Certificações CE, UKCA, UL, ATEX, DNV, ABS, LR, CCS, KR e BV para aplicações industriais e marítimas.
Aplicações típicas
• Integração de dispositivos PROFINET em sistemas B&R
• Comunicação com I/O remotas PROFINET
• Integração de inversores de frequência
• Comunicação com servoconversores industriais
• Sistemas de automação distribuída
• Máquinas OEM com dispositivos multimarcas
• Linhas de produção automatizadas
• Máquinas de embalagem e montagem
• Sistemas de movimentação e posicionamento
• Controle de processos industriais
• Expansão de comunicação para controladores X20
• Projetos de retrofit e modernização industrial.
