Descrição

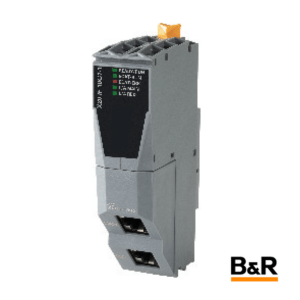

O B&R Industrial Automation X20IF10G3-1 é um módulo de comunicação da família X20 desenvolvido para integrar sistemas B&R a redes EtherCAT através da função de dispositivo escravo (EtherCAT Slave). O equipamento permite que controladores, módulos de I/O e redes POWERLINK da B&R sejam incorporados em arquiteturas EtherCAT de outros fabricantes, proporcionando troca de dados rápida e determinística entre diferentes plataformas de automação industrial.
Página oficial do produto: X20IF10G3-1
Trata-se de um módulo de interface EtherCAT Slave para instalação em CPUs X20 compatíveis e no controlador de barramento expansível X20BC1083. Possui duas portas RJ45 com switch Ethernet integrado, permitindo cabeamento em topologia linear (daisy chain) sem necessidade de switches externos adicionais. A solução é ideal para integração de sistemas B&R em redes EtherCAT existentes de forma simples e eficiente.
Descrição técnica
• Módulo de comunicação para sistema X20
• Interface EtherCAT Slave integrada
• Compatível com CPUs X20 com slot para módulo de interface
• Compatível com controlador de barramento X20BC1083
• 2 portas Ethernet RJ45 blindadas
• Switch Ethernet integrado
• Comunicação EtherCAT em 100 Mbit/s
• Padrão físico 100BASE-TX
• Comunicação Full-Duplex
• Auto-negociação (Auto Negotiation)
• Auto MDI/MDIX integrado
• Controlador de comunicação netX100
• Topologia linear (daisy chain) simplificada
• Distância máxima de 100 metros entre dispositivos
• Isolação elétrica entre CPU e interface EtherCAT
• Diagnóstico por LEDs de status do módulo
• Diagnóstico por LEDs de status da rede
• Diagnóstico de transferência de dados
• Diagnóstico avançado via software
• Consumo de energia de aproximadamente 2 W
• Integração com Automation Studio
• Compatibilidade com Automation Runtime
• Montagem direta em controladores X20
• Grau de proteção IP20
• Temperatura de operação de -25 °C a +60 °C (horizontal)
• Temperatura de operação de -25 °C a +50 °C (vertical)
• Umidade relativa de 5% a 95% sem condensação
• Certificações CE, UKCA, UL, ATEX, DNV, ABS, LR, CCS, KR e BV para aplicações industriais e marítimas.
Aplicações típicas
• Integração de sistemas B&R em redes EtherCAT existentes
• Comunicação entre controladores de diferentes fabricantes
• Integração de módulos X20 em arquiteturas EtherCAT
• Sistemas de automação distribuída
• Máquinas OEM com arquitetura aberta
• Linhas de produção automatizadas
• Controle de movimento baseado em EtherCAT
• Integração de I/O remotas em redes EtherCAT
• Máquinas de embalagem e montagem
• Sistemas industriais com comunicação em tempo real
• Expansão de conectividade para controladores X20
• Projetos de modernização e retrofit industrial.
