Descrição

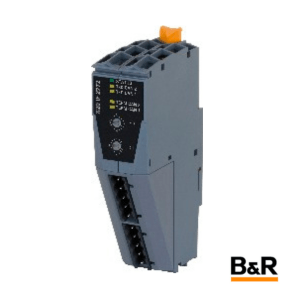

O B&R Industrial Automation X20IF2772 é um módulo de comunicação da família X20 desenvolvido para expandir as capacidades de conectividade dos controladores B&R através de duas interfaces CAN bus independentes. O equipamento permite a integração de dispositivos, redes CANopen, sistemas distribuídos e equipamentos de terceiros em aplicações de automação industrial que exigem comunicação robusta e confiável.
Página oficial do produto: X20IF2772
Trata-se de um módulo de interface para expansão de CPUs X20 compatíveis, equipado com duas portas CAN bus eletricamente isoladas. Cada canal opera de forma independente e possui resistor de terminação integrado, facilitando a implementação e manutenção da rede. O módulo foi desenvolvido para aplicações que exigem comunicação determinística entre controladores, acionamentos, I/O remotas e dispositivos de campo conectados via CAN.
Descrição técnica
• Módulo de comunicação para sistema X20
• 2 interfaces CAN bus independentes
• Conectores multiponto de 5 pinos
• Taxa de transmissão de até 1 Mbit/s por canal
• Distância máxima de comunicação de até 1000 m
• Controlador CAN SJA1000 integrado
• Resistores de terminação integrados em ambas as interfaces
• Isolação elétrica entre CPU e interfaces CAN
• Isolação elétrica entre os dois canais CAN
• Comunicação CAN para aplicações industriais
• Expansão de controladores X20 para redes CAN
• Indicadores LED de status do módulo
• Indicadores LED de transferência de dados
• Indicadores LED de status da terminação da rede
• Diagnóstico avançado via software
• Consumo de energia de aproximadamente 1,2 W
• Compatível com Automation Studio
• Compatível com Automation Runtime
• Montagem direta em CPUs X20 compatíveis
• Grau de proteção IP20
• Temperatura de operação de -25 °C a +60 °C (montagem horizontal)
• Temperatura de operação de -25 °C a +50 °C (montagem vertical)
• Umidade relativa de 5% a 95% sem condensação
• Certificações CE, UKCA, UL, ATEX, DNV, ABS, LR, CCS, KR e BV para aplicações industriais e marítimas.
Aplicações típicas
• Redes CAN bus industriais
• Integração de dispositivos CANopen
• Comunicação com inversores de frequência
• Integração de servoconversores
• Sistemas de automação distribuída
• Comunicação entre controladores industriais
• Conexão de dispositivos de campo CAN
• Máquinas OEM com múltiplas redes de comunicação
• Sistemas de movimentação e posicionamento
• Linhas de produção automatizadas
• Aplicações industriais com redes CAN dedicadas
• Expansão de comunicação em controladores X20.
